搜 索:
AM PEGA 树脂
- 产品编号：P001
- CAS：-
- 产品描述：PEGA 树脂是由二甲基丙烯酰胺和聚乙二醇丙烯酰胺共聚交联而成。树脂颗粒较好的物理化学特性，如溶胀性，物理稳定性，在流动系统中抗磨和抗机械压力能力等。作为优良的固相反应支持载体，特别适合应用于连续流动多肽合成。 本公司开发的新型大孔PEGA树脂，内部孔径在1-5um之间，具有比普通树脂更高的比表面积，有利于溶剂和反应底物自由扩散。 另有高容量树脂，适合各种短链肽。相同反应体系下，可获得更多的产物。
产品介绍
化学结构
PEGA树脂具有如下的特点：
1。物理性能优良
PEGA树脂的溶胀性较好，在多种溶剂中都能 很好溶胀。能够适用于多种反应体系。也能适用于微波加热合成。
2。反应选择性较好
PEGA树脂在极性或非极性溶剂中均有较好表 现，转化率和选择性都优于普通的聚苯乙烯树脂。
3。大空间结构有利于产物舒展和扩散
低负载率的PEGA树脂，溶胀空间大 ，有利于大分子进出和展开。因此在抗体免疫筛选方面也有不错的表现 。
Fig1: Swelling properties of PEGMatrix, PEGA and
other resins

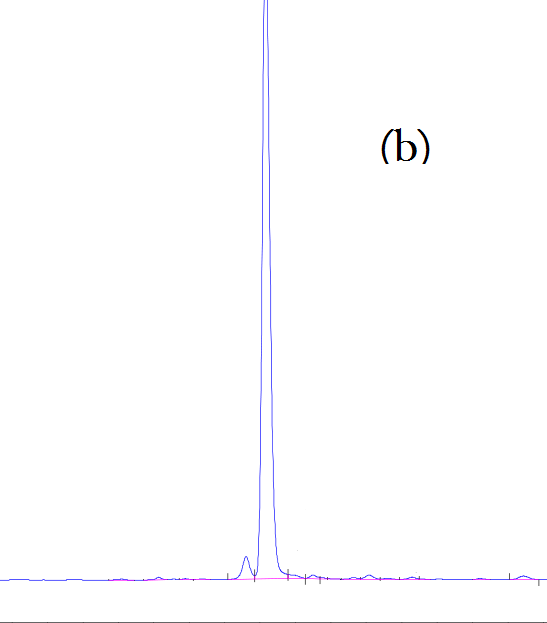

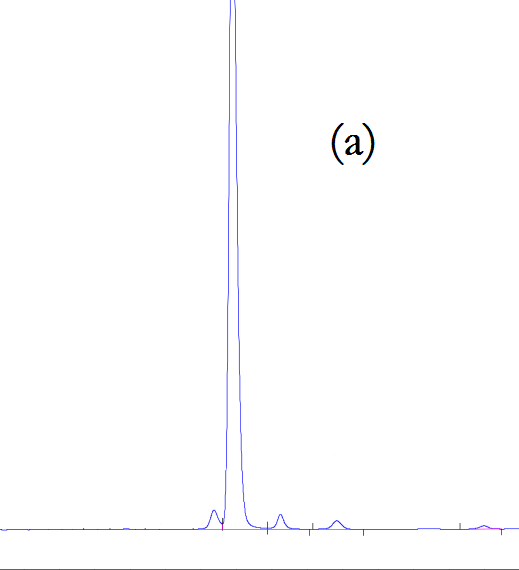

Fig2: Optimazation of peptife synthesis(14aa) on 2-Chlorotrityl Chloride resin(a) and PEGA resins(b)
| Specification | Characteristic | Requirement/Method |
| Physical | Color/Appearance |
Colorless transparent bead shaped particles (Visual) |
| Particle Size | 50~100; 100-200 mesh | |
| Chemical | Copolymer Matrix |
Dimethyl Acrylamide cross-linked with polyethylene glycol, |
| Degree of Cross Linking | 1% | |
| Active Group | -NH2 HAc | |
| Active Group Capacity |
0.2~2.0mmol/g |
|
| Storage Temperature | 2~8 ℃ | |
| Working Temperature | 2~40 ℃ |
AM PEGA树脂使用一般操作（参考）
链接Fmoc-Rink
1。用DMF溶胀树脂（溶剂用量20ml/g）,添加DIEA or TEA（3-5eq);
2。过滤溶剂并用DMF清洗3-4次;
3。用最少量的DMF溶解Fmoc-Rink（2eq）和HCTU（2eq）， 添加NMM(N-Methylmorpholine)（2-3eq）;
4。添加到溶胀好的树脂;
5。在室温下搅拌30分钟;
6。过滤溶剂并用DMF清洗3-4次;
7。添加20%的哌啶DMF溶液(10-12ml/g)树脂并搅拌30分钟;
8。过滤溶剂并用DMF清洗3-4次;
9。开始氨基酸的耦合。
偶联保护氨基
1。用最少量的DMF溶解Fmoc保护的氨基酸（3eq）和HCTU （3eq），添加NMM(N-Methylmorpholine)（4-5eq）;
2。添加到溶胀好的树脂;
3。在室温下搅拌30分钟;
4。过滤溶剂并用DMF清洗3-4次;
5。添加20%的哌啶DMF溶液(10-12ml/g)树脂并搅拌30分钟;
6。过滤溶剂并用DMF清洗3-4次;
7。开始新的氨基酸的耦合。
切割多肽
1。合成结束,依次用甲醇和乙醚洗树脂;
2。抽干树脂，在室温下真空干燥脱除溶剂;
3。按20ml/g比例添加切割试剂，TFA/H2O/Et3SiH (95/2.5/2.5)，搅拌1小时;
4。过滤抽干树脂，并用切割试剂洗涤两次;
5。合并滤液，减压浓缩;
6。冷乙醚沉淀，收集多肽粗品；
没有上一个
下一个：甲氧基聚乙二醇乙胺
